絕緣軸承絕緣情況的檢查

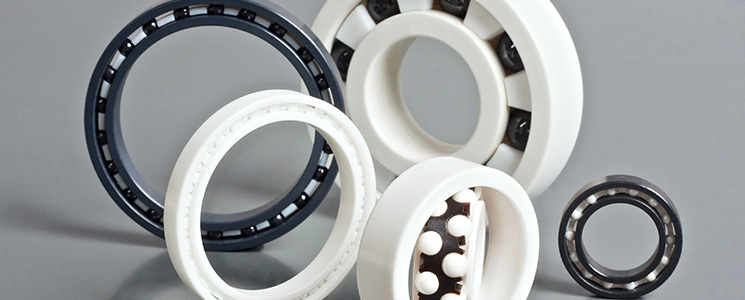

絕緣軸承采用特種噴涂工藝，在軸承的外表面噴鍍優質覆膜，覆膜與基體結合力強，絕緣性能好，可避免感應電流對軸承的電蝕作用，防止電流對潤滑脂和滾動體、滾道造成的損壞，提高軸承的使用壽命。
該工藝不斷被改進，絕緣軸承中，在外圈或內圈表面有一層100μm厚的涂層，可承受高1000 V DC的電壓。 特殊的噴涂工藝可形成一層厚度均勻、粘附力極強均勻的涂層，再經過進一步處理，使其能不受濕氣和濕度的影響。
1、檢查目的和范圍
為了保障絕緣性能，需要對絕緣軸承的絕緣情況進行測量，其中包含軸承的絕緣電阻、軸電壓和軸電流。其中測定電機軸電壓的目的就是了解電機軸電流的大??；測定電機軸電流的目的則是直接得到流過電機軸承電流的數值。
因為軸電流的損害主要發生在機座號為280及以上的變頻電源供電的電動機及普通大中型高壓電機中。所以本項檢查一般只對這些類型的電機在初次試制時或?qū)€別因使用時發現軸電流對軸承產生嚴重影響的電機在改進設計時進行。
2、絕緣軸承的絕緣電阻的測量
測量時，可單獨對軸承進行，但將軸承安裝在轉軸上之后進行。一般選用250V規格的絕緣電阻表。將儀表的E端與轉軸連接；軸承的絕緣部分（如外圈）用鋁箔覆蓋后，用裸銅線綁扎將鋁箔固定，然后與儀表L端連接；或者將絕緣軸承裝入軸承座或電機端蓋軸承室中，在軸承座或電機端蓋與安裝絕緣軸承的轉軸沒有電的通路的狀態下，測量轉軸與軸承座或電機端蓋之間的絕緣電阻。測量操作與測量電機和繞組對地絕緣電阻完全相同。
3、軸承電流的測定方法
對使用滾動軸承的電動機，軸電流按下圖進行測量。在電動機非軸伸端的軸承與機殼之間加裝絕緣環（軸承和轉軸之間墊入干燥的絕緣片）或者使用絕緣軸承，確保電動機軸承絕緣良好。
將電流表串聯到與軸承絕緣層兩面接觸的金屬件上，在額定電壓、額定頻率下空載運行，測量電流值，即軸電流。
對使用滑動軸承和滾動軸承的電動機，如不能按上述方法測量，可采用軸上放置電流互感器的方法測量軸電流。
